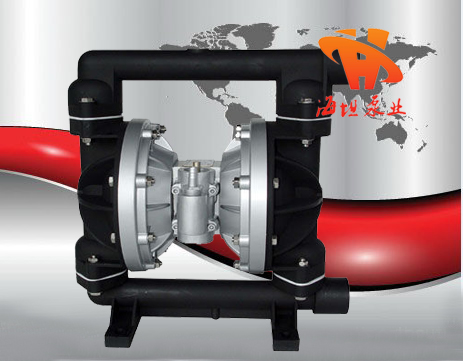

QBY型工程塑料氣動隔膜泵

質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

咨詢價格產品細節

【QBY型工程塑料氣動隔膜泵】結構原理：

在氣動隔膜泵的兩個對稱工作腔中A，B中各裝有一塊隔膜，由中心連桿將其結合成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中空氣排出，一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜相反方向運動，從而使兩個隔膜連續同步地往復運動。

在圖中壓縮空氣由進口進入配氣閥，使膜片向右運動，則A室吸力使介質由C入口流入，推開球閥2進入A室，球閥4則因吸入閉鎖，B室中的介質則被擠壓，推開球閥3由D流出同時使1閉鎖，防止回流，就這樣循環往復使介質不斷從C入口吸入D出口出排出。

適用場合：

由于氣動隔膜泵具有以上特點，所以在世界上隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有其中的一部分。如：噴漆、陶瓷業中隔膜泵已占有的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。氣動隔膜泵的優勢在于：

1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。

2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動*小。
3、在工地惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。

工作特點與優點：

1、以壓縮空氣為動力。

2、在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動*小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

【QBY型工程塑料氣動隔膜泵】主要用途：

1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。

2.泵吸油漆、樹膠、顏料。

3.粘合劑和膠水、全部種類可用泵吸取。

4.各種瓦、瓷、磚器及陶器釉漿。

5.油井鉆好后，用泵吸沉積物及灌漿。

6.泵吸各種乳劑和填料。

7.泵吸各種污水。

8.用泵為油輪，駁船清倉吸取倉內污水。

9.啤酒花及發酵粉稀漿、糖漿、糖蜜。

10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

11.各種橡膠漿。

12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

13.各種劇毒、易燃、易揮發液體。

14.各種強酸、強堿、強腐蝕液體。

15.各種高溫液體*高可耐150℃。

16.作為各種固液體分離設備的前級送壓裝置

【QBY型工程塑料氣動隔膜泵】應用實例：

1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果。
4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄潰水。
7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

【QBY型工程塑料氣動隔膜泵】使用注意事項：

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

【QBY型工程塑料氣動隔膜泵】產品簡介：

QBY系列工程塑料氣動隔膜泵是一種新型輸送機械，是目前國內*新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。　　海坦泵業目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。五種材質：鋁合金、鑄鐵、不銹鋼、工程塑料、襯氟塑料。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜。以滿足不同用戶的需要。　　該泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。

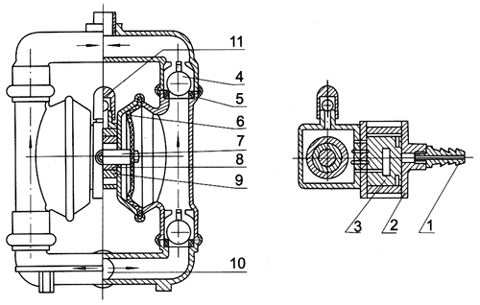

【QBY型工程塑料氣動隔膜泵】結構圖：

1	進　氣　口	4	圓　球	7	連　桿	10	泵進口
2	配氣閥體	5	球　座	8	連桿銅套	11	排氣口
3	配　氣　閥	6	隔　膜	9	中間支架

【QBY型工程塑料氣動隔膜泵】性能參數：

名稱

型號

流量
(m3/h)

揚程
(m)

出口壓力
(kgf/cm2)

吸程
(m)

*大允許能
過顆粒直徑
(mm)

*大供氣壓力
(kbf/cm2)

*大供氣消耗量
(m3/min)

材質

鋁合金

不銹鋼

鑄造鐵

增強聚丙烯

工程塑料氣動隔膜泵

QBY-10

0～0.8

0～50

0.3

★

QBY-15

0～1

0～50

0.3

★

QBY-25

0～2.4

0～50

2.5

0.6

★

QBY-40

0～8

0～50

4.5

0.6

★

QBY-50

0～12

0～50

0.9

★

QBY-65

0～16

0～50

0.9

★

QBY-80

0～24

0～50

1.5

★

QBY-100

0～30

0～50

1.5

★

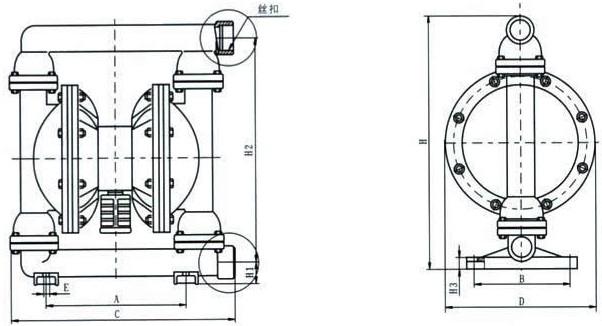

【QBY型工程塑料氣動隔膜泵】安裝尺寸：

型號	A	B	C	D	H	H1	H2	Φ	底肢螺栓	泵進口尺寸	泵出口尺寸	進氣口外徑	重量 (kg)
QBY-10	140	-	180	150	225	18	200	-	Φ8	3/8’(絲扣)	3/8’(絲扣)	8	7
QBY-15	140	-	180	150	225	18	200	-	Φ8	1/2’(絲扣)	1/2’(絲扣)	8	7
QBY-25	220	170	365	200	480	45	460	-	Φ10	1’(絲扣)	1’(絲扣)	10	20
QBY-40	220	170	365	250	480	45	460	-	Φ10	11/2’(絲扣)	11/4’(絲扣)	10	24
QBY-50	340	230	570	340	740	80	700	110	Φ12	2’(法蘭)	2’(法蘭)	14	50
QBY-65	340	230	570	340	740	80	700	110	Φ12	21/2’(法蘭)	21/2’(法蘭)	14	56
QBY-80	360	240	600	450	900	105	860	175	Φ14	3’(法蘭)	3’(法蘭)	16	70
QBY-100	360	240	600	450	930	105	860	750	Φ14	4’(法蘭)	4’(法蘭)	16	78

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，QBY型工程塑料氣動隔膜泵性能參數、QBY型工程塑料氣動隔膜泵使用場合、QBY型工程塑料氣動隔膜泵材質要求、QBY型工程塑料氣動隔膜泵結構、QBY型工程塑料氣動隔膜泵安裝尺寸以及QBY型工程塑料氣動隔膜泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
