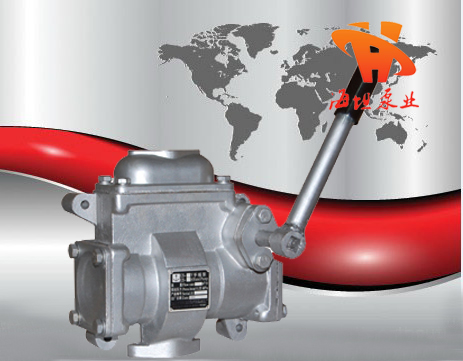

【CS型手搖泵】產品:
【CS型手搖泵】產品簡介：
永嘉海坦泵業生產的CS-20、CS-25、CS-32型手搖泵適用于抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。本廠生產的CS型手搖泵，設計合理、用料講究、維修簡單，重要的另件均經防腐蝕處理，因此是比較理想的船用泵浦。
【CS型手搖泵】型號意義：
【CS型手搖泵】性能參數：
|
型 號 |
CS-20型泵 |
CS-25型泵 |
CS-32型泵 |
|
流量m3/分 |
0.02m3/分 |
0.032m3/分 |
0.04m3/分 |
|
排出壓力Mpa |
0.25mPa |
0.25mPa |
0.25mPa |
|
吸入真空高度m |
5m（水柱） |
5m（水柱） |
5m（水柱） |
|
活塞行程mm |
70mm |
70mm |
90mm |
|
往復次數次/分 |
50次/分 |
50次/分 |
50次/分 |
|
泵缸直徑mm |
φ65 |
φ75 |
φ88mm |
|
手柄作用力kg |
≈18kg |
≈230N |
≈28kg |
|
進出水口徑mm |
φ20mm |
φ25 |
φ32mm |
|
重量kg |
6kg/臺 |
8.5kg/臺 |
12kg/臺 |
【CS型手搖泵】安裝尺寸圖：
.jpg)
|
型 號 |
CS-20 |
CS-25 |
CS-32 |
CS-38 |
|
A |
180 |
205 |
225 |
280 |
|
B |
152 |
180 |
200 |
245 |
|
C |
63 |
70 |
81 |
70 |
|
D |
213 |
220 |
249 |
260 |
|
E |
134 |
150 |
165 |
180 |
【CS型手搖泵】主要另部件材料：
|
另件名稱 |
材 料 |
標 準 |
|
泵 體 |
ZL102 |
GB1173-74 |
|
蓋 |
ZL102 |
GB1173-74 |
|
活 塞 |
ZL102 |
GB1173-74 |
|
水缸套 |
HT20-40 |
GB 976-67 |
|
閥 |
2cr13 |
GB1220-75 |
|
閥 座 |
H62 |
YB 553-71 |
|
軸 |
2cr13 |
GB1220-75 |
|
連桿機構 |
2cr13 |
GB1220-75 |
|
H型水缸套 |
H62 |
YB 553-71 |
說明：本公司生產的CS型手搖泵中Y型和H型在結構和各部尺寸上均相同，其中H型的缸套采用銅材料、以適應海水和生活用水。
【CS型手搖泵】使用與維護：
1、使用前先卸下兩側蓋及上端蓋上的放油螺釘、注入適量潤滑油，搖動手柄、直至手柄運動自如為止。
2、工作時手柄應作*大角度的往復搖動。在泵進口前應設置濾器，以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。
3、泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置，并把泵搖動幾次看有否異常，若發現不正常，可向本廠調換。
4、CS型手搖泵的油封周期六個月。若長期擱置或長期停止使用、由應清洗重新油封。
相關手搖泵系列產品：
BS-25型便攜式手搖泵，CS型手搖泵，GS-25、38型手搖泵，S、SH-25、38型手搖泵，ZH-100A型手搖計量加油泵。
