不銹鋼離心泵的工作原理裝置
發布時間：2013-5-18 12:48:39 來源：海坦泵業 點擊次數：4467
其工作原理是:液體首先被灌滿泵殼和葉輪內，動力機通過泵軸帶動葉輪旋轉時，葉片就帶動葉片間流道中的液體作圓周運動，液體在離心力的作用下，以較大的速度和較高的壓力，沿著葉片間的流道，從葉輪中心向外緣運動，并通過蝸殼和擴散管流向排出管。由于液體不斷被排出，在泵殼內葉輪中心和吸入管內形成真空，吸入池中的液體在大氣壓或液罐內壓力的作用下，源源不斷地流進吸入管和葉輪中心，然后又在離心力的作用下被甩出，從而使泵形成連續的吸入和排出過程，不斷地排出高能量的液體。蝸殼則收集從葉輪中高速流出并具有一定壓力的液體，并引向擴散管和排出管;擴散管的過流斷面是逐漸增大的，起著降低液體流速和進一步增加液體壓力的作用。

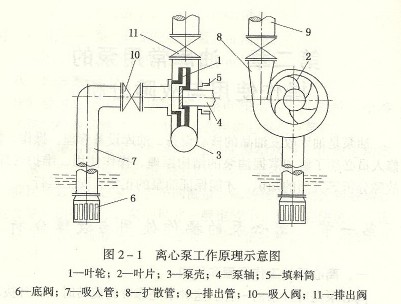

現以單級離心泵為例說明離心泵的工作原理。圖2—1是簡化了的離心泵工藝系統，它由離心泵、吸人和排出管、底閥、擴散管等組成。離心泵主要由葉輪、葉片、泵殼、泵軸、填料筒等組成。
離心泵工作前應先灌泵，使泵殼和吸A管內充滿液體，當與泵軸聯接電動機轉動時；固定在泵軸上的葉輪、葉片作旋轉運動，泵殼內的液體也隨著旋轉并獲得能量，從泵殼甩出，經（泵殼3內）流道、擴散管和排出閥門進入管道系統。與此同時，葉輪內產生真空，液體在大氣壓的作用下，經過吸人閥、吸A管道進入葉輪中。因葉輪連續均勻地旋轉，所以液體也連續均勻地被甩出和吸人。
如你想了解關于離心泵產品的更多信息請點擊離心泵查看�，F以單級離心泵為例說明離心泵的工作原理。
圖2—1是簡化了的離心泵工藝系統，它由離心泵、吸人和排出管、底閥、擴散管等組成。離心泵主要由葉輪、葉片、泵殼、泵軸、填料筒等組成。
離心泵工作前應先灌泵，使泵殼和吸A管內充滿液體，當與泵軸聯接電動機轉動時；固定在泵軸上的葉輪、葉片作旋轉運動，泵殼內的液體也隨著旋轉并獲得能量，從泵殼甩出，經（泵殼3內）流道、擴散管和排出閥門進入管道系統。與此同時，葉輪內產生真空，液體在大氣壓的作用下，經過吸人閥、吸A管道進入葉輪中。因葉輪連續均勻地旋轉，所以液體也連續均勻地被甩出和吸人。
